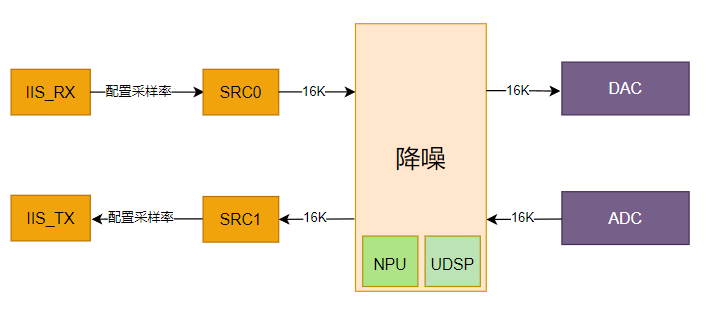

本文档适合A2A或者IIS相关的降噪SDK标准固件中IIC配置相关

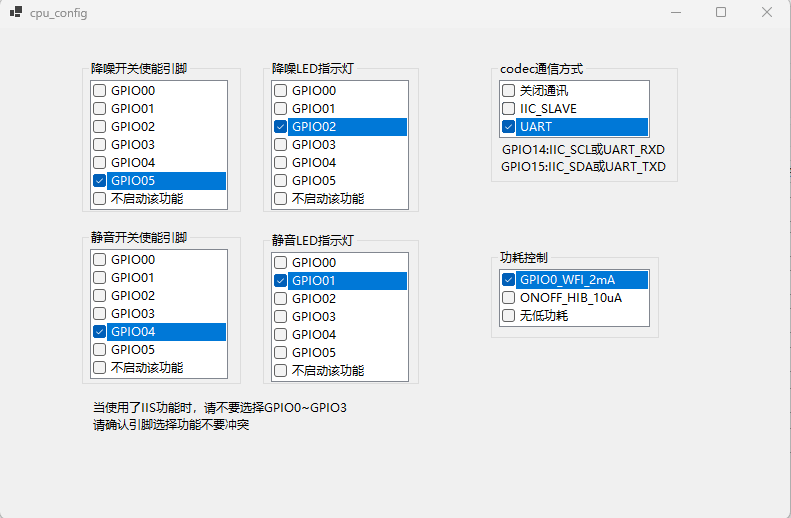

IIC配置功能是否开启，需要在A2A配置工具中选择，只有选择开启了IIC通信，才会启动IIC通讯。
默认使用GPIO14为IIC的时钟线（SCK)，使用GPIO15为IIC的数据线(SDA)。设备地址为0x5A。
由于调试log打印也使用GPIO14/GPIO15，所以开启IIC配置功能后，将无法打印LOG。

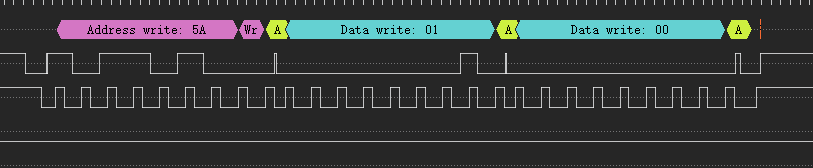

寄存器0x01写图例：
| 功能 | 寄存器地址 |
|---|---|
| 降噪开关 | 0x01 |
| 降噪等级 | 0x02 |
| 麦克风增益 | 0x03 |
| mic0增益 | 0x30 |
| mic1增益 | 0x31 |
| 麦克风选择 | 0x04 |
| 输出音量 | 0x05 |
| 左右声道是否差分 | 0x06 |
| EQ类型 | 0x07 |
| 系统WFI(低功耗) | 0x08 |
| 系统进入HIBERNATE(低功耗) | 0x09 |
| 系统重启 | 0xF0 |
| 配置值(寄存器地址：0x01) | 功能 |
|---|---|
| 0x00 | 关闭降噪 |
| 0x01 | 开启降噪 |
| 配置值(寄存器地址：0x02) | 功能 |
|---|---|
| 0x00 | 0级降噪等级（最弱） |
| 0x01 | 1级降噪等级 |
| 0x02 | 2级降噪等级 |
| 0x03 | 3级降噪等级 |
| 0x04 | 4级降噪等级（最强） |
| 配置值(寄存器地址：0x03) | 功能 |
|---|---|
| 0x00 | -12DB |
| 0x01 | -6DB |
| 0x02 | -0DB |
| 0x03 | 6DB |
| 0x04 | 12DB |
| 0x05 | 18DB |
| 0x06 | 24DB |
| 0x07 | 30DB |
MIC0增益
| 配置值(寄存器地址：0x30) | 功能 |
|---|---|
| 0x00 | -12DB |
| 0x01 | -6DB |
| 0x02 | -0DB |
| 0x03 | 6DB |
| 0x04 | 12DB |
| 0x05 | 18DB |
| 0x06 | 24DB |
| 0x07 | 30DB |
MIC1增益
| 配置值(寄存器地址：0x31) | 功能 |
|---|---|
| 0x00 | -12DB |
| 0x01 | -6DB |
| 0x02 | -0DB |
| 0x03 | 6DB |
| 0x04 | 12DB |
| 0x05 | 18DB |
| 0x06 | 24DB |
| 0x07 | 30DB |
| 配置值(寄存器地址：0x04) | 功能 |
|---|---|
| 0x00 | MIC0 |
| 0x01 | MIC1 |
| 配置值(寄存器地址：0x05) | 功能 |
|---|---|
| 0x00 | 静音（算法还在跑） |
| 0x01 | -40DB |
| 0X02 | -39DB |
| ... | ... |
| 0x3E | 21DB |
| 0x3F | 22DB |
| 配置值(寄存器地址：0x06) | 功能 |
|---|---|
| 0x00 | 左右声道相位相同 |
| 0x01 | 左右声道相位180度 |
| 配置值(寄存器地址：0x07) | 功能 |
|---|---|
| 0x00 | EQ关闭 |
| 0x01 | 预设场景1 |
| 0x02 | 预设场景2 |
| 0x03 | 预设场景3 |
| 0x04 | 预设场景4 |
| 0x05 | 预设场景5 |
| 0x06 | 预设场景6 |
| 0x07 | 自定义 |
| 配置值(寄存器地址：0x08) | 功能 |
|---|---|
| 0x00 | 系统进入WFI低功耗 |
| 0x01 | 系统退出WFI低功耗 |
| 配置值(寄存器地址：0x08) | 功能 |
|---|---|
| 0x00 | 系统进入HIBERNATE低功耗 |
| 配置值(寄存器地址：0XF0) | 功能 |
|---|---|
| 0x01 | 系统复位，配置值生效。 |
使用上位机工具，开启UART通信，GPIO14为CODEC芯片TXD，GPIO15为CODEC芯片RXD。波特率为115200。
| 帧头 | 读写控制 | 寄存器地址 | 有效数据长度 | 有效数据 | 和校验 | 帧尾 |
|---|---|---|---|---|---|---|
| 0xF0 | 1Byte | 1Byte | 1Byte | nByte | =寄存器地址+有效数据长度+有效数据,2Byte | 0xF1 |
帧头：表示一个数据包的起始，长度为1Byte，固定为0xF0；
读写控制：0x01表示写；0x02表示读；0x03表示对写的应答；0x04表示对读的应答;
寄存器地址:表示数据包的作用，长度为1Byte，详见IIC寄存器地址描述;
有效数据:表示具体的配置值，长度为有效数据值，详IIC配置值描述;
和校验：等于【寄存器地址】+【有效数据长度】+【有效数据】，低字节在前；
帧尾：表示一个数据包的起结束，长度为1Byte，固定为0xF1；
例如：主控需要通过uart关闭codec降噪功能，数据包应该如下：
主控发送: F0 01 01 01 00 03 00 F1
codec回复 :F0 03 01 01 00 05 00 F1
例如：主控需要通过uart配置codec芯片mic的增益为30DB，数据包应该如下：
主控发送: F0 01 03 01 07 0C 00 F1
codec回复 :F0 03 03 01 07 0E 00 F1
例如：主控需要通过uart读取codec芯片的mic增益，如果当前增益为30DB，数据包应该如下：
主控发送: F0 02 03 01 00 06 00 F1
codec回复 :F0 04 03 01 07 0F 00 F1
